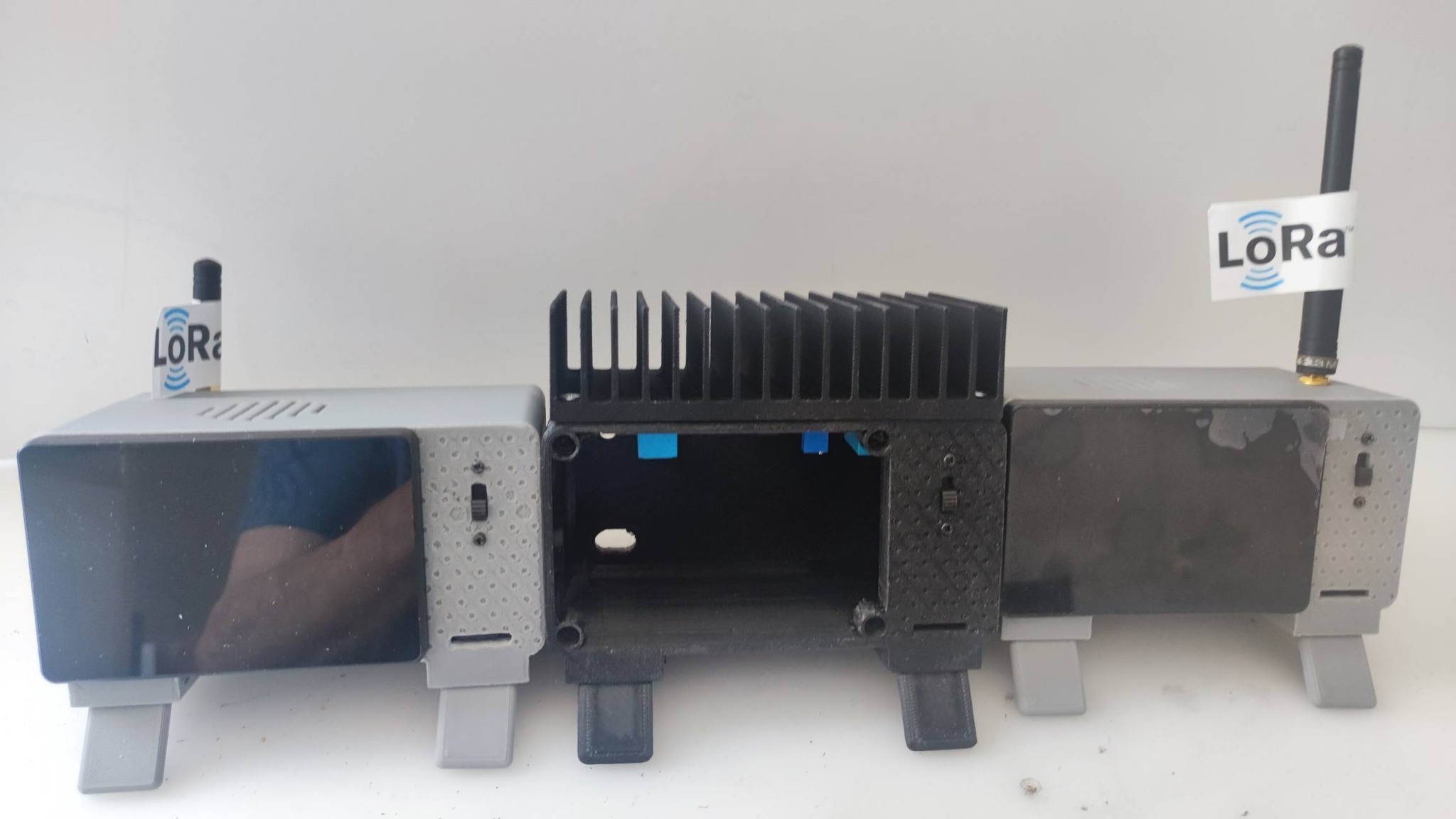

PROJET SSTV LORA 433,600 Jean-Luc F4GSC

[F4HUX]

Le nouveau schéma Kicad de la carte de pilotage du transceiver LORA, carte SD, horloge temps réelle, PTT et mesure de la batterie. L'horloge est secourue par la batterie +3.7v qui sert aussi à alimenter l'ensemble.
La carte est connectée à la carte mère ESP32 par les connecteur P4,P2 et P6.


[F4HUX]

La vue 3D de la carte SSTV LORA 1 watt.

[F4HUX]

Ci joint le document sur le fonctionnement de la SSTV analogique et les mesures faites avec un analyseur de spectre
élaboré par Jean-Luc F4CSG

A télécharger :

Documentation de conception _SSTV analogique JPEG_ESP32-S3 _ SX1278 _tinySA Ultra.pdf

(413 Kio) Téléchargé 3 fois

Bonne lecture
Pierre
