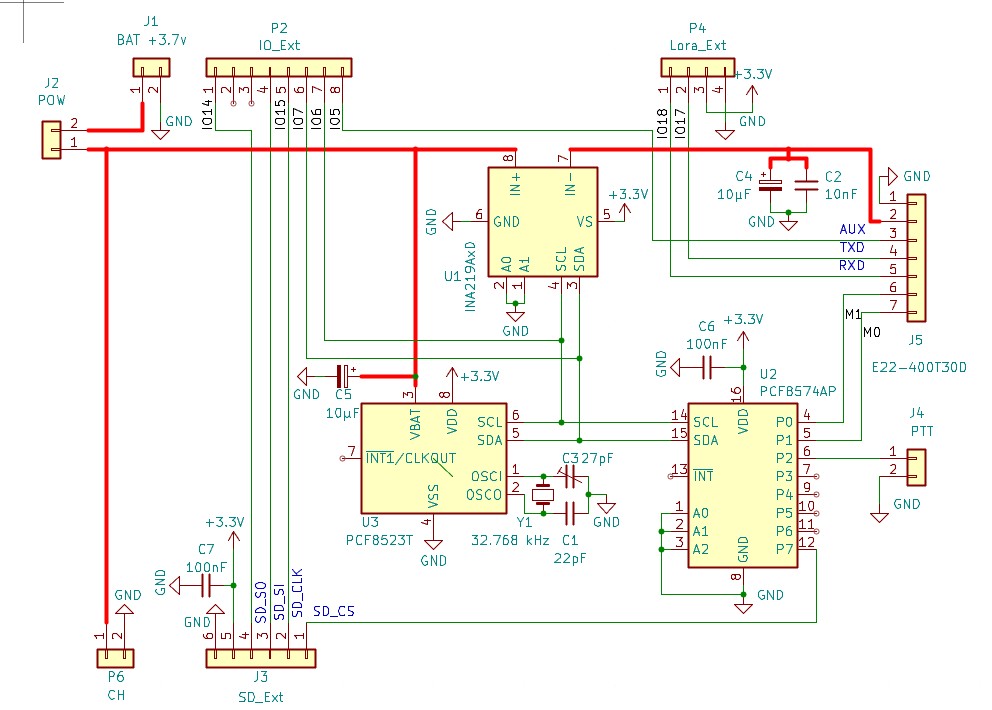

Le nouveau schéma Kicad de la carte de pilotage du transceiver LORA, carte SD, horloge temps réelle, PTT et mesure de la batterie. L'horloge est secourue par la batterie +3.7v qui sert aussi à alimenter l'ensemble.
La carte est connectée à la carte mère ESP32 par les connecteur P4,P2 et P6.

La vue 3D de la carte SSTV LORA 1 watt.

Ci joint le document sur le fonctionnement de la SSTV analogique et les mesures faites avec un analyseur de spectre
élaboré par Jean-Luc F4CSG

A télécharger : Bonne lecture
Pierre

Comparaison SSTV analogique et LORA
La transmission est de bien qualité due à ces corrections d'erreurs. La durée de transmission est de 1mm33s.
La transmission analogique dure 1mn09s mais souffre du bruit et qui pénalise la qualité

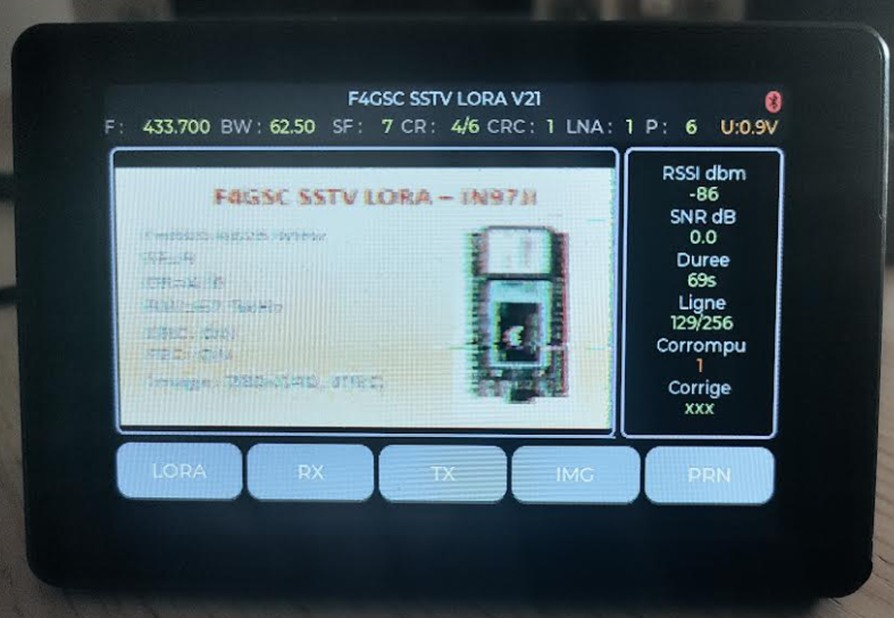

Image analogique

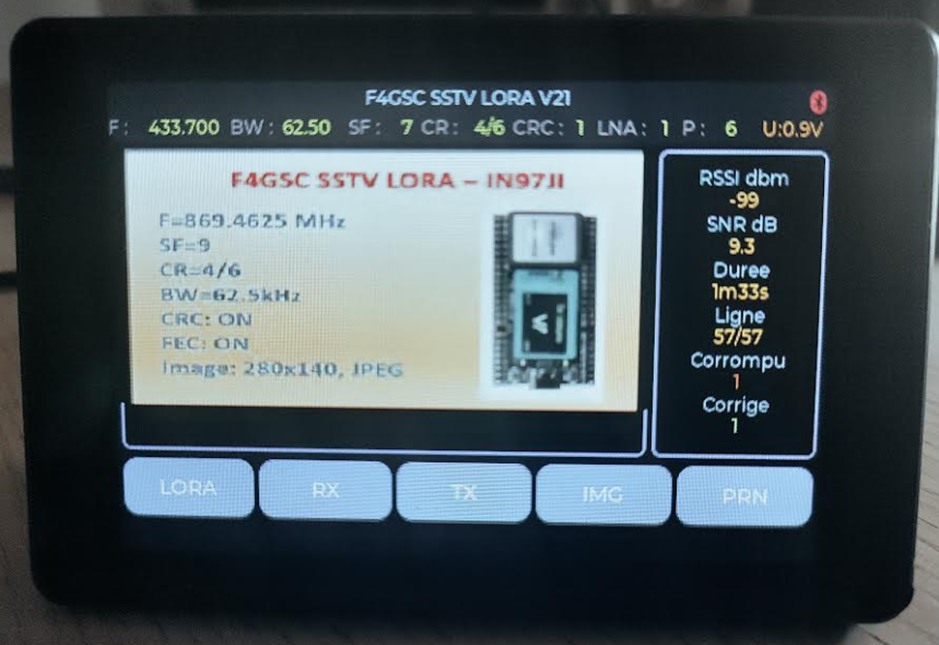

Image numérique

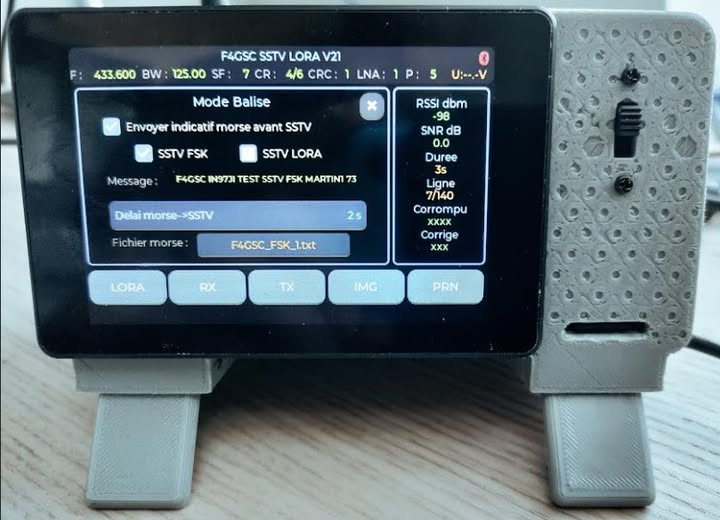

menus avancés
Mode de fonctionnement SSTV avancé
Trois options sont possibles pour émettre en SSTV:
Emettre uniquement le message en télégraphie;
Emettre seulement l'image en SSTV Lora ou FSK;
Emettre en préambule le message en télégraphis puis l'image SSTV Lora ou SSTV FSK ou les deux.

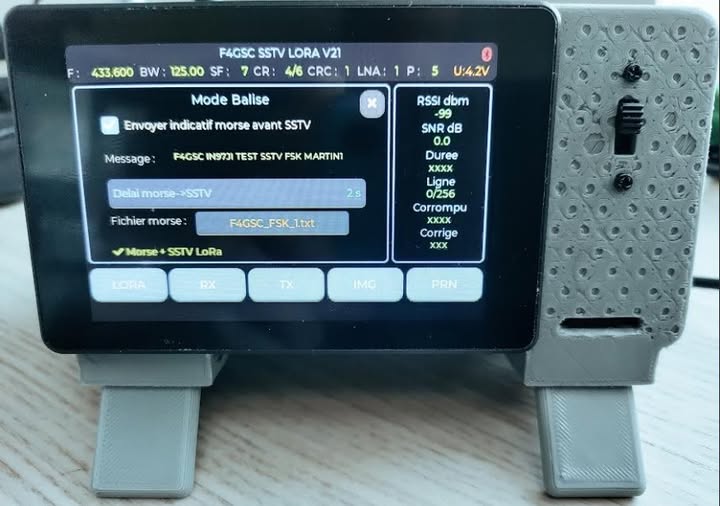

Personalisation
La personnalisation de l'émission en LORA ou FSK est maintenant possible. Un fichier de personnalisation est lu depuis la carte SD préalablement édité et sauvegardé. Notamment, la réglementation impose que le mode balise émet au moins son indicatif toutes les 20 mn. Le fichier de personnalisation pourra être par exemple "F4GSC IN97JI test SSTV FSK". Plusieurs messages différents peuvent stockés sur la carte SD. Il est donc maintenant possible aux utilisateurs de personnaliser l'émission SSTV. La carte SD est en bas à droite (fente).

SSTV Suite
Essai de Jean-Luc F4GSC.
Une photo est prise avec smartphone et sauvegardée en JPEG. Avec un explorer on se connecte en wifi au serveur web logé dans l'esp32. Puis par l'intermédiaire de la page HTML le fichier JPEG est envoyé vers l'esp32 qui le prépare pour l'envoyer en sstv.
Prochaine étape: récupération des images d'une webcam pour envoi en SSTV avec incrustation d'informations telles que la météo, la date, l'heure...etc

A suivre

Vu au Festival ""WE R TECH" de La Roche sur Yon (Vendée) du 14 au 16 mai 2026
Ce festival est aussi le plus grand rassemblement robotique amateur d’Europe avec la Coupe de France de Robotique.
Dans le cadre de la participation du groupe des Electromakers, Jean-Luc F4GSC a présenté 4 boitiers opérationnels de son système SSTV-LORA.

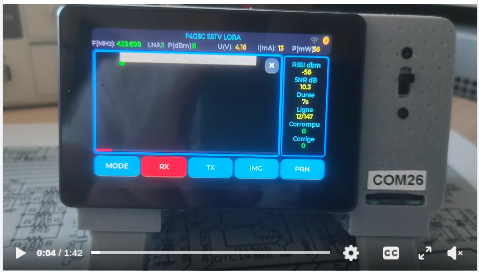

]Correction d'une image.
Que se passe-t-il si un bloc de pixels ou une ligne est corrompu en cours de réception ?
La corruption est signalée par un carré blanc et la réception/affichage continue jusqu'à la fin.
A la fin de la réception l'image corrigée est affichée

Voir la video

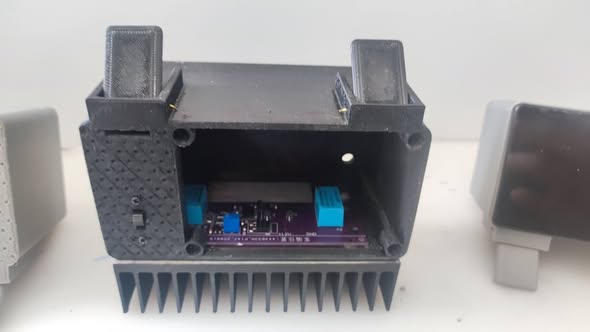

Intégration d'un ampli de 30 watts et son wattmètre dans un boitier SSTV.
L'ampli est composé d'un circuit imprimé standard et d'un ampli hybride M57729.
Le wattmètre est réalisé avec un tore FT51-60 et un module RF AD8318.
La sortie de l'AD8318 est envoyé sur l'ESP32 qui est intégré dans l'écran de contrôle.
On pourra ainsi mesurer sur l'écran la puissance de sortie, le courant, la température du radiateur de refroidissement (possibilité de commander un ventilateur)
